机床配置描述

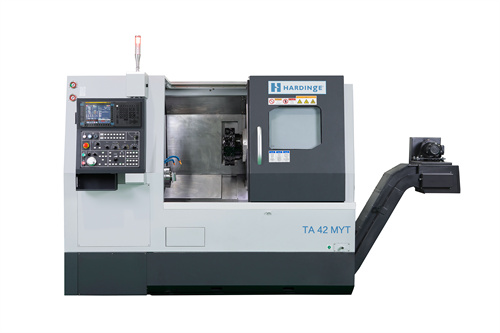

机床简介

TA 42 MSY采用Fanuc 0i-TF Plus控制系统作为标准配置。

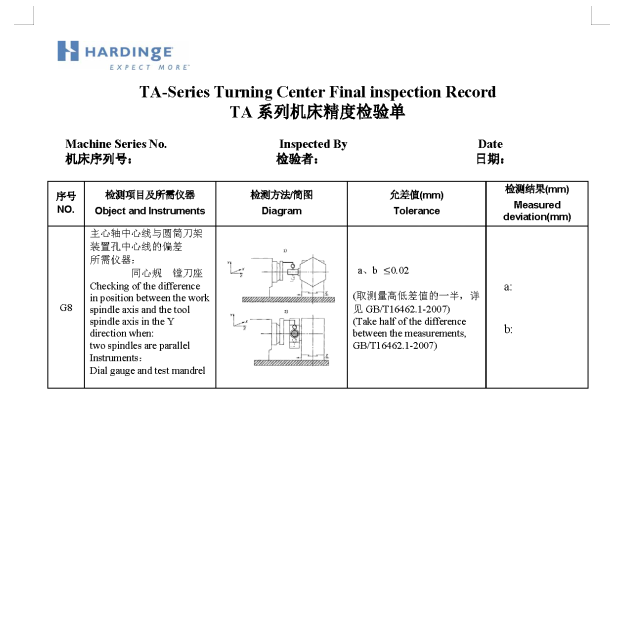

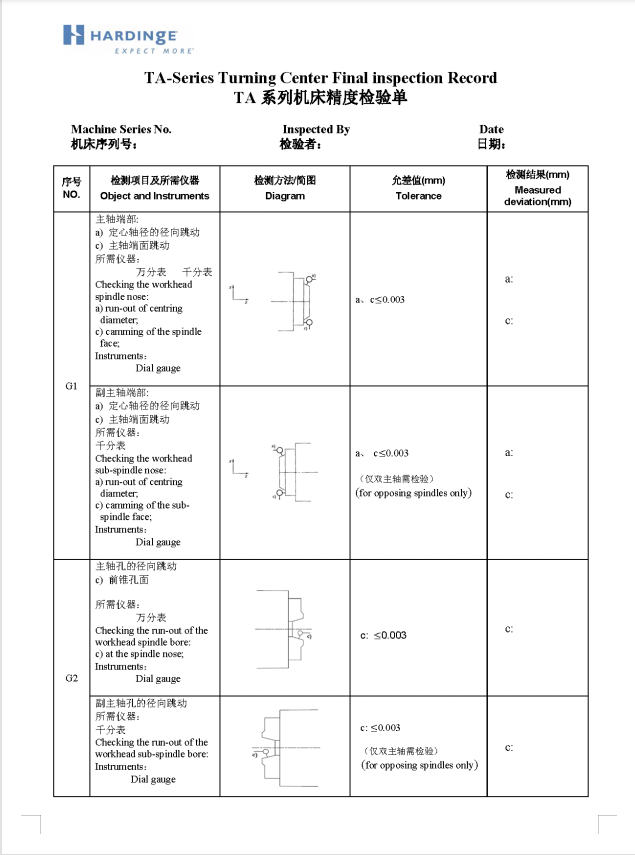

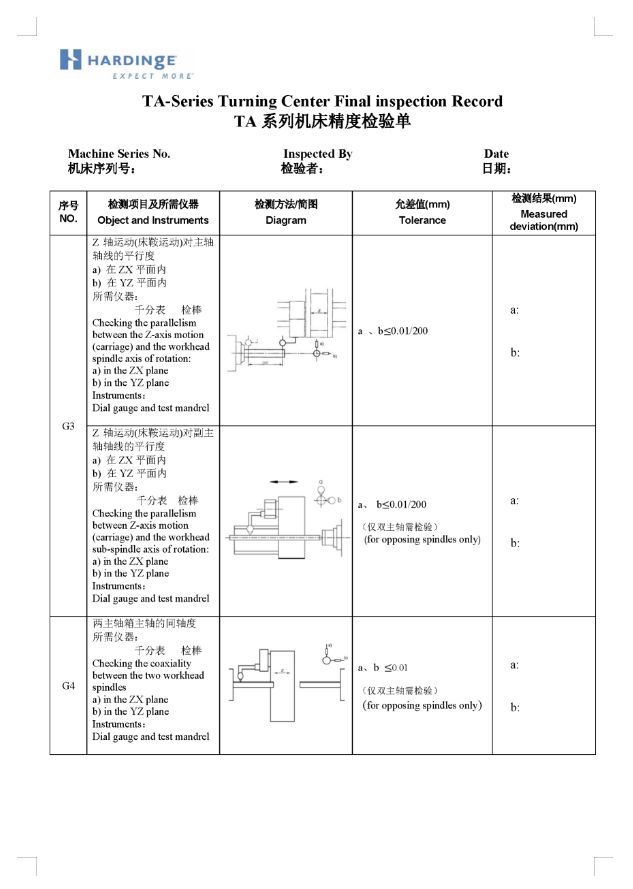

完全遵照ISO 230-2车削加工中心评定标准设计、制造和测试（静态精度、尺寸和切削效果）：

X、Z轴定位精度为0.008mm

X、Z轴重复定位精度为0.004mm

宽大的工作区域：最大切削直径340mm，最大旋径550mm，最大车削长度是579.7mm，最大X轴行程180mm，最大Z轴行程652mm，以上数据在采用标准16C弹簧夹头和Hardinge BMT55刀塔时获得。

床身

Hardinge公司设计和制造的TA数控车床为整体式床身结构，采用优质铸铁制造，刚性好、经久耐用。

所有的结构和铸件设计都采用了逆向有限元分析，确保了所有机床产品具备更科学的结构刚性和结构的合理性。

主轴

采用全封闭、淬硬并磨削过的预负载滚珠轴承ANSI A2-5″主轴，可使用6″ 3爪卡盘、16C系列夹头、FlexC快换夹头，主轴实际棒料通过能力为42mm。

刚性攻丝是标准功能，可以实现主轴和Z轴精确的同步运动，保证了加工精度和攻丝速度。

高精密的HARDINGE主轴配备Fanuc交流主轴电机驱动，主轴最高转速6,000rpm：

功率：11Kw（S1），18.5Kw (S6 25%)，22kW (Max.)

扭矩：81Nm（S1），137Nm (S6 25%)，163Nm (Max.)

主轴采用迷宫式密封，避免了外部环境对主轴内部的影响。

机床的主轴配备有一个非接触式的磁感应编码器，用于实现刚性攻丝、主轴分度、主轴定位等功能。

采用超薄型回转油缸，配合三爪卡盘或弹簧夹头夹紧工件。

机床配有一个液压闭合器压力表，以便观测卡盘或者夹头当前的受力状况。

液压拉紧装置拉紧压力是在5Kg/cm2到40Kg/cm2范围内可调节的。

液压夹紧压力可以在500kg到4000kg范围内进行调节。拉杆行程范围是22mm。

副主轴

副主轴采用全封闭、淬硬并磨削过的预负载滚珠轴承ANSI A2-5″主轴，可使用6″ 3爪卡盘、16C系列夹头、FlexC快换夹头，棒料通过能力为42mm。

高精密的HARDINGE副主轴配备Fanuc交流主轴电机驱动，最高转速6,000rpm：

功率：3.7Kw（S1），7.5Kw（S3 25%），11Kw（S3 15%）；

扭矩：23.5Nm（S1），47.7Nm （S3 25%），70Nm（S3 15%）。

主轴采用迷宫式密封，避免了外部环境对主轴内部的影响。

刀塔

机床配有标准的12刀位双向BMT55刀塔，每个刀位均可以使用动力刀具，使机床拥有铣削能力，扩大了机床的加工能力和范围。可以使用25mm左/右手方柄刀和40mm圆柄刀。

动力刀具采用单独的FANUC电机驱动，最高转速为6,000rpm，输出功率为3.7KW，最大扭矩为28.3Nm，可使用ER25夹头。

刀塔相邻刀位换刀时间是0.5秒。

刀塔重复定位精度是2.5角秒。

导轨和丝杠

机床X/Y/Z轴上各采用两根#35载型滚柱线性导轨，刚性更好、更稳定，接触面也更大。

与常规滑动导轨相比，直线滚动导轨具有摩擦阻力低、不发热、热膨胀也小、定位精度更高、进给速度更快、非切削时间更短的特点，减少了加工循环时间、磨损更小，延长了机床寿命，保证了长时间的加工稳定性。

X轴和Z轴快移速度高达30m/min，Y轴快移速度为10m/min。

X/Y/Z轴配置Fanuc 2.7kW伺服电机，与丝杠采用直联式结构传动。

X/Y轴滚珠丝杠直径36mm，螺距是10mm。Z轴滚珠丝杠直径32mm，螺距是10mm。

X/Y/Z轴的连续推力是7536N。

润滑系统

机床标配有自动油脂中央集中润滑系统，可方便的对机床的丝杠和导轨进行润滑，有效减少停机时间，同时降低了机床的润滑成本，并有利于环保。

润滑单元装在机床钣金上, 非常方便点检。

油脂包容量0.7L，推荐油脂牌号为Mobilux EP0。

冷却系统

可以采用水基或者油基的冷却液。

床头箱端的冷却液喷管和过刀塔冷却是标准配置。冷却液流量80L／min。冷却液箱容量200L。

可移动的冷却液箱装有大角轮、拉手和可拖曳的泵。可方便地将冷却液箱拖出进行清理。

外置式结构防护门，门上装有一个大的玻璃观测窗。主防护门是安全联锁的。

按照人机工程学设计，钣金与冷却液箱完美的结合，使切削得到充分的回笼，保持了工作环境的清洁。

机床的钣金对机床的所有主要的移动部件进行了防护。LED照明工作灯有利于操作者的观察。

控制系统

配置Fanuc 0i TF Plus控制系统，采用10.4”显示器，具备动态图形显示功能。

存储卡接口和Ethernet接口是标准配置。

操作面板操作便利，按扭布置合理，标注简便易懂。

电气需求

电源容量40KVA，三相380伏，频率50Hz。一切其他电压需要附加变压器。

气源最低气压是70psi（5kg/cm2）。

其他

安装于前端的压力表可以便利地观测主液压系统，拉杆收紧装置的压力状况。

一整套机床/CNC系统的说明文件，包括：机床说明书、零件清册和电路图。

Hardinge技术中心免费对编程人员和操作人员进行4天的培训。
