机床配置描述

机床简介

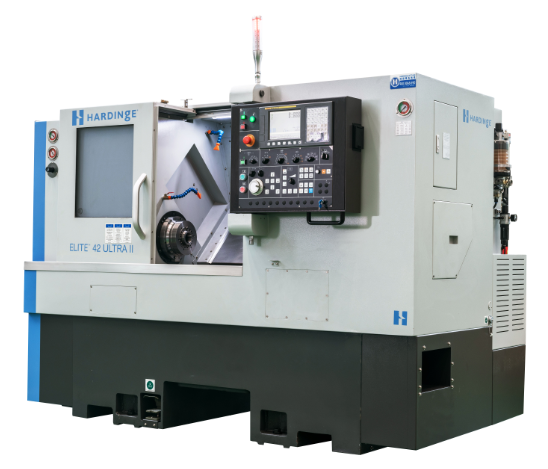

ELITE 42 ULTRA II采用Fanuc 0i-TF Plus控制系统作为标准配置。

哈挺专利的“Collet-ready” (夹头适配器预置) 结构主轴，可以不需适配器直接安装使用卡盘或弹簧夹头。由于不需适配器可以直接使用弹簧夹头，机床具有更大的实际工作范围。而且由于更短的工件悬伸，使主轴精度直接传递到工件，从而使工件获得更好的尺寸精度和表面粗糙度。

完全遵照ISO 230-2车削加工中心评定标准设计、制造和测试（静态精度、尺寸和切削效果）：

X、Z轴定位精度为0.006mm，重复定位精度为0.003mm

X轴和Z轴均配备光栅尺，可以有效的消除热膨胀带来的不利影响，极大的提高了工件加工的精度稳定性。

宽大的工作区域：最大加工直径284mm，最大旋径457mm，最大车削长度456mm，最大X轴行程153mm，最大Z轴行程456mm，以上数据在采用标准16C弹簧夹头和Hardinge T型刀塔时获得。

床身

Hardinge设计和制造的ELITE  ULTRA系列数控车床，床身为整体式45°斜床身结构，采用优质铸铁制造，很好地保证了机床的整体稳定性、刚性和加工性能。

所有的结构和铸件设计都采用了哈挺公司特有的逆向有限元分析方法，确保了所有机床产品具备更科学和合理的结构刚性。

主轴

采用全封闭、淬硬并磨削过的预负载滚珠轴承ANSI A2-5 16C精密主轴，由HARDINGE公司美国工厂制造，具有HARDINGE专利的“夹头内置式”结构，不需使用适配器即可直接使用16C系列夹头。

高精密的HARDINGE主轴配备Fanuc主轴电机驱动，最高转速6,000rpm，有效提高加工效率和加工质量：

功率：7.5kW（连续），9kW（15分钟连续）；

扭矩：59.7Nm（连续），115Nm（15分钟连续）。

主轴采用迷宫式密封，避免了外部环境对主轴内部的影响。

机床标配主轴油冷系统，能够有效降低主轴温升，可保证主轴长时间运行，保持稳定的工件加工精度，极大的延长了主轴的使用寿命。

机床配有压力表，以便观测卡盘或者夹头当前的受力状况。

液压拉紧装置拉紧压力是在5Kg/cm2到40Kg/cm2范围内可调节的。拉杆最大行程是22mm。

主轴棒料通过能力是42mm。

刀塔

机床配置一个标准的12-刀位双向T型刀塔。可以安装20mm左/右手方柄刀和32mm圆柄刀。

无刷式伺服电机驱动刀塔转动。刀盘通过一个三齿曲线联轴器可靠地锁紧在联接装置上。

刀塔相邻刀位换刀时间是0.5秒。

刀塔重复定位精度2.5角秒。

导轨和丝杠

Z轴采用两根#30载型滚柱线性导轨，刚性更好、更稳定，接触面也更大。

与常规滑动导轨相比，直线滚动导轨具有摩擦阻力低、不发热、热膨胀也小、定位精度更高、进给速度更快、非切削时间更短的特点，减少了加工循环时间、磨损更小，延长了机床寿命，保证了长时间的加工稳定性。

X轴和Z轴快移速度高达30m/min。

X轴和Z轴配置Fanuc 1.8kW伺服电机，与丝杠采用直联式结构传动。

X轴配备有 C-2 级精度的滚珠丝杠，Z轴配备有 C-3级精度的滚珠丝杠，热膨胀小，提高刚性、稳定性和精度。

各轴的滚珠丝杠直径28mm，螺距是10mm。

X轴和Z轴的最大推力是16965N。

润滑系统

机床标配有自动油脂中央集中润滑系统，可方便的对机床的丝杠和导轨进行润滑，有效减少停机时间，同时降低了机床的润滑成本，并有利于环保。

润滑油包单元装在机床钣金上, 非常方便点检。

油脂包容量0.7L，润滑间隔为80运行小时，推荐油脂牌号为Mobilux EP0。

冷却与防护

可以采用水基或者油基的冷却液。

床头箱端的冷却液喷管和过刀塔冷却是标准配置。冷却液流量26L／min。冷却液箱容量156L，冷却液压力2.8bar。

可移动的冷却液箱装有大角轮、拉手和可拖曳的泵。可方便地将冷冷却液箱拖出进行清理。

滑道式防护门，门上装有一个大的玻璃观测窗。主防护门是安全联锁的。

按照人机工程学设计，钣金与冷却液箱完美的结合，使切削得到充分的回笼，保持了工作环境的清洁。

机床的钣金对机床的所有主要的移动部件进行了防护。

控制系统

配置Fanuc 0i TF Plus控制系统，采用10.4”显示器，具备动态图形显示功能，便于调试加工程序。

存储卡接口和Ethernet接口是标准配置。

操作面板操作便利，按扭布置合理，标注简便易懂。

电气需求

电源容量15KVA，三相380伏，频率50Hz。一切其他电压需要附加变压器。

气源最低气压是70psi（5kg/cm2）。

尾座

标配莫氏#4尾座，液压尾座全程可编程，最大行程是406mm，最大进给率是5.5m/min。

其他

刚性攻丝是标准功能，可以实现主轴和Z轴精确的同步运动，保证了加工精度和攻丝速度。

机床配置有明亮的LED照明工作灯，寿命长，能耗低。

一整套机床/CNC系统的说明文件，包括：机床说明书、零件清册和电路图。

Hardinge技术中心免费对编程人员和操作人员进行4天的培训。

ELITE 42 ULTRA 规格参数表
